Description
Upínací trn: B16
Pracovní rozsah: M2 – M7
Kleštiny: BJ032, BJ034
Rozměry:
Průměr hlavy (D/D2) = 55/52mm
Průměr upínací části (D1) = 23mm
Výška hlavy (L) = 130mm
Max. otáčky/min. 1500
síla 10Nm
Převodový poměr zpětných otáček: 1,6
Váha: 1,0kg
POUŽITÍ

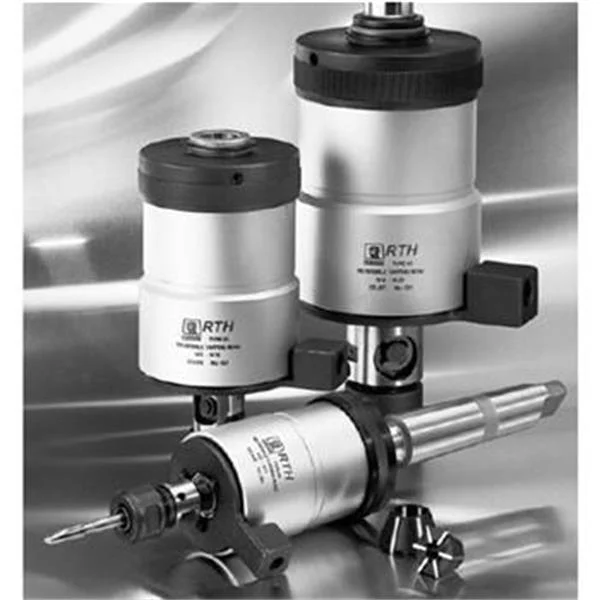

Závitořezné hlavy reverzační jsou přístroje, určené pro standardní řezání pravochodých závitů se špičatým profilem (M, W, UN, G) na vrtačkách bez použití strojního posuvu vřetena.
POZOR!
Hlava se při práci musí vždy otáčet. Na soustruhu je proto nepoužitelná.
VÝHODY POUŽITÍ
– rychlá a spolehlivá práce, snadná obsluha a údržba
– ochrana závitníku před jeho poškozením krutem v řezu
– možnost řezání závitů do slepých otvorů
– možnost opakovaného najíždění do již vyřezaného závitu
– vyšší otáčky zpětného chodu – kratší čas pro vyšroubování oproti řezání
– rychlá výměna závitníků v hlavě
UPÍNÁNÍ NA STROJ
Hlavy se upínají do vřetena vrtačky pomocí kuželu MORSE s pevným vyražečem. U modelu RTH je součástí doplňkového příslušenství.
DODÁVÁNÍ HLAV
Hlavy jsou dodávány bez doplňkového příslušenství pouze s příslušenstvím základním (klíče pro manipulaci s hlavou).
Doplňkové příslušenství je třeba objednávat samostatně.
DOPLŇKOVÉ PŘÍSLUŠENSTVÍ
– upínací trny pro modely RTH
– kleštiny JACOBS a PLASTIC
– výměnná pouzdra
