Description

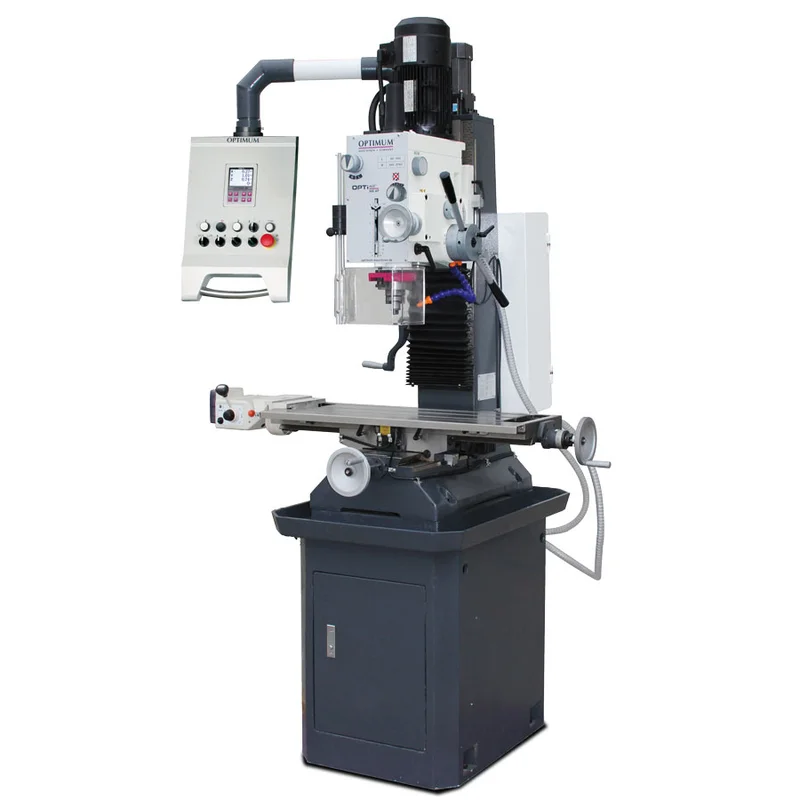

Univerzální vrtačko-frézka s digitálním odměřováním polohy a litinovým podstavcem.
- Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod
- Velký rozsah otáček 60 – 2760 ot/min a 12 rychlostí
- Dvoustupňový kvalitní elektromotor
- Ruční posuv pinoly s ručním jemným přísuvem
- Automatický posuv pinoly
- Automatický posuv v ose X, pohyb frézovací hlavy v ose Z pomocí motoru
- Frézovací hlavu lze naklopit o ± 45°
- Vrtání / závitovací cyklus
- Stabilní sloup s masivním rybinovým vedením
- Masivní litinový podstavec s kanálem na třísky
- Standardně dodávané s chladící soustavou
- Výškově stavitelný ochranný kryt s mikrospínačem
- Plynulá regulace otáček pomocí frekvenčního měniče Siemens Sinamics V20.
- Ovládací panel
- Vestavěný ovládací panel
- Vestavěné kompaktní digitální odměřování polohy DRO 5
- Uživatelsky přívětivé ovládání
- Třířádkový displej
Obsahuje:
– Redukce MK4/MK3
– Podstavec
– Seřizovací nářadí
– Digitální odměřování polohy DRO 5
Parametry:
Vrtací výkon trvalý | ocel : 20 mm
Vrtací výkon max. | ocel : 24 mm
Max. průměr stopkové frézy : 26 mm
Max. průměr nožové hlavy : 63 mm
Vyložení : 258 mm
Rozměry pracovního stolu : 800×240mm
T-drážky | počet : 3
T-drážky | velikost drážky : 14 mm
T-drážky | rozteč: 80 mm
Upnutí : MK4/M16
Kužel vřetena : MK4
Rozsah posuvu – osa X : 450 mm
Rychlost strojního posuvu – osa X : 0.1 | 0.18 | 0.26 mm/min
Rozsah posuvu – osa Y : 195 mm
Rozsah posuvu – osa Z : 350 mm
Otáčky : 60–2760ot/min
Plynulá změna otáček : Ne
Počet rychlostních stupňů : 12 (6 převodů x 2 rychlosti motoru)
Max. vzdálenost vřetene a stolu : 420 mm
Posuv pinoly : 120 mm
Úhel naklopení frézovací hlavy: -45 °až +45 °
Příkon : 1500 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1600×2110×930 mm
Hmotnost : 495 kg
