Description

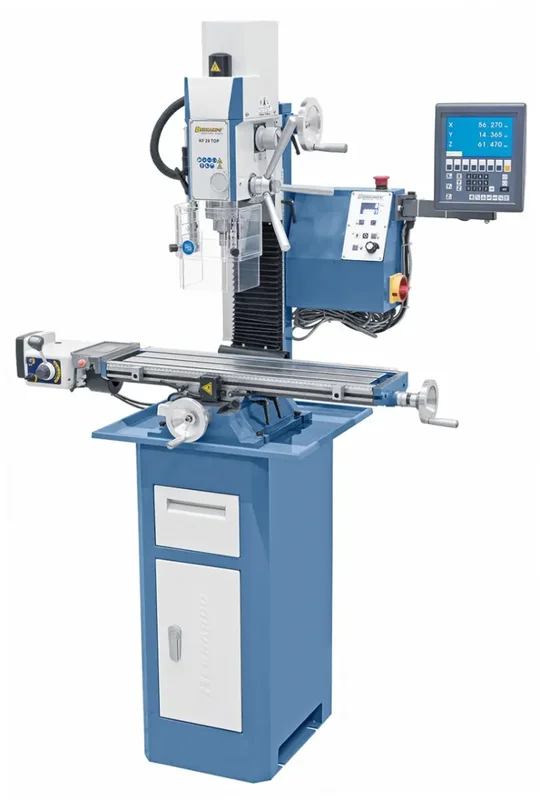

Vrtačko-frézka Bernardo KF 28 Top, strojní posuv, 3osé odměřování (BER0210341)
- Motor – výkon S1 100% [W]: 900
- Motor – výkon S6 40% [W]: 1 350
- Napájecí napětí [V]: 230
- Max. průměr vrtáku [mm]: 25
- Max. průměr nožové hlavy [mm]: 63
- Max. průměr stopkové frézy [mm]: 25
- Vyložení [mm]: 170
- Vzdálenost vřeteno/stůl [mm]: 50 ÷ 315
- Vrtací hloubka [mm]: 52
- Otáčky vřetene, plynulé [U.min-1]: 50 ÷ 1 400 / 100 ÷ 2 600
- Kužel vřetena: MK 3
- Velikost stolu [mm]: 700 x 180
- Posuv (x / y) [mm]: 490 / 150
- Úhel naklopení frézovací hlavy [°]: ±90
- Výškové nastavení frézovací hlavy [mm]:265
- Velikost T-drážky [mm]: 12
- Rozměry (š x h x v*) [mm]: 940 × 650 × 930
- Hmotnost [kg]: 135
* bez podstavce
Vrtačko-frézka Bernardo KF s posuvem a 3osým digitálním odměřováním
- Model vhodný pro použití převážně u profesionálních uživatelů, v modelářství a ve vzdělávacích zařízeních
- Výkonný stejnosměrný motor s rychlostí otáček 50 až 2600 ot/min
- Mezi hlavní přednosti stroje patří vysoký točivý moment v dolním rozsahu otáček, téměř konstantní otáčky při zatížení, optimální přenos síly 2stupňovou převodovkou
- Variabilní nastavení otáček – otáčky lze plynule přizpůsobovat obrobku
- Model dodávaný s plynulým posuvem frézovacího stolu a odměřováním polohy ve 3osách
- Rozměrný křížový stůl s T-drážkami a přesně obrobeným povrchem
- Všestranné možnosti využití, například prořezávání frézou, rovinné frézování, vybrušování vřetenem,…
- Oboustranně naklápěcí frézovací hlava pro vrtání pod úhlem, frézování fazet atd.
- Včetně EMC filtru chránícího elektrické přístroje před elektromagnetickým rušením
- Sériově dodáváno se směrem otáčení vpravo/vlevo pro řezání závitů
- Uložení pinoly v kuželíkových ložiskách zajišťuje velmi vysokou přesnost vystředěného běhu (≤0,015 mm)
- Rybinové vedení v osách x, y, z, seřiditelné prostřednictvím klínových lišt
- Přestavení pinoly rukojetí, jemný přísuv pomocí ručního kola
Součásti dodávky vrtačko-frézky Bernardo
- 3osé digitální odměřování polohy ES-12 V s LCD displejem
- Zubové sklíčidlo 3 – 16 mm / B 16
- Upínací trn MK 3 / B 16
- Upínací vřeteno
- Posuv v ose x
- LED pracovní osvětlení
- Digitální zobrazení zdvihu pinoly
- Digitální zobrazení počtu otáček
- EMV filtr podle normy CE
- Výškově stavitelný ochranný kryt
- Energetický řetěz pro uložení kabelů
- Servisní a obslužné nářadí
