Description

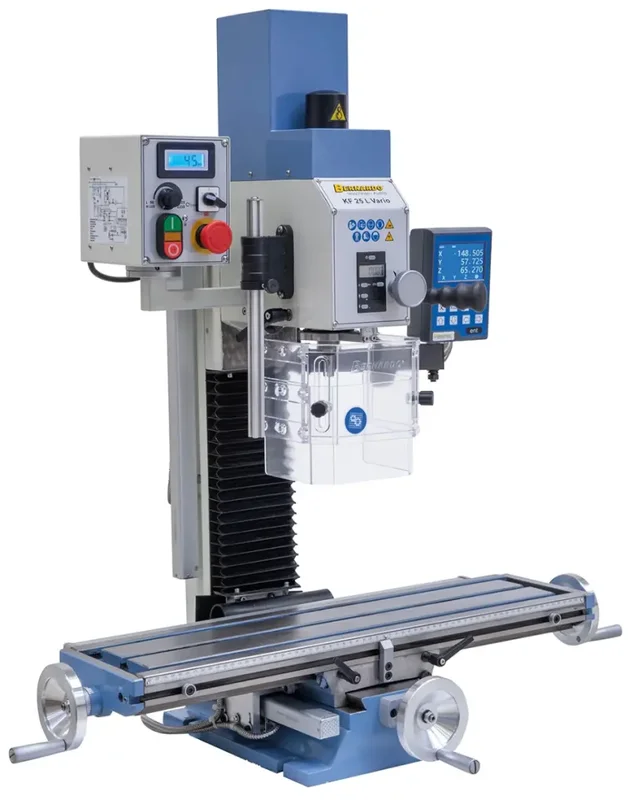

Vrtačko-frézka Bernardo KF 25 L Vario včetně digitálního odměřování 3 os (BER021029C)
- Výkon motoru S1 100% [W]: 600
- Příkon motoru S3 40% [W]: 900
- Napájecí napětí [V]: 230
- Otáčky vřetena, plynulé [U.min-1]: 50 ÷ 1 125 / 100 ÷ 2 250
- Max. průměr vrtáku [mm]: 20
- Max. průměr nožové hlavy [mm]: 63
- Max. průměr stopkové frézy [mm]: 20
- Vyložení [mm]: 170
- Zdvih pinoly [mm]: 52
- Vzdálenost vřetena a stolu [mm]: 45 ÷ 325
- Kužel vřetena: MK 2
- Velikost stolu [mm]: 700 x 180
- Posuv (x / y) [mm]: 490/125
- Úhel naklopení frézovací hlavy [°]: ±90
- Výškové nastavení frézovací hlavy [mm]: 275
- Velikost T-drážky [mm]: 12
- Rozměry bez základního rámu (š x h x v) [mm]: 950 x 560 x 930
- Hmotnost [kg]: 120
Vrtačko-frézky Bernardo série KF 25 jsou, mimo digitálního odměřování 3 os, dodávány s digitálním zobrazením otáček vřetene a zdvihu pinoly.
Tento model je navíc vybaven dlouhým křížovým stolem a pojezdem v ose x o délce 490 mm.
Využití tyto frézky nacházejí významné využití při přesných modelářských pracech i v oblasti výuky.
- Mnohostranné využití např. při závitování, frézování drážek, atd.
- Dodáváno ve standardu se směrem otáčení vřetena frézky vpravo i vlevo, což je výhodné především pro závitování
- Jednoduše, ergonomicky a přehledně umístěné ovládací prvky
- Dlouhý a masivní křížový stůl s integrovanou podélnou délkovou stupnicí
- Plynulá regulace otáček pro optimální nastavení řezných podmínek
- Dva rozsahy otáček převodovky pro maximální využití výkonu
- Vysoká přesnost pinoly použitím kuželikových ložisek (≤0,015 mm)
- Oboustranně naklápěcí frézovací hlava, umožňující úkosové frézování, vrtání pod úhlem apod.
- Digitální zobrazení otáček vřetene a hloubky vrtání (zdvihu pinoly)
- Rybinové vedení je ve všech osách X, Y a Z s klínovými lištami pro vymezení vůle
- Nastavení pinoly probíhá pomocí ruční páky, jemné nastavení ručním kolem
- Včetně EMC filtru, který chrání elektrické přístroje před elektromagnetickým rušením
Součásti dodávky vrtačko-frézky Bernardo
- Digitální odměřování 3 os DT 40
- Upínací vrtačkový trn MK 2/B 16
- Utahovací tyč vřetene se závitem M 12
- Délka stolu 700 mm
- Digitální zobrazení hloubky vrtání
- Digitální zobrazení otáček
- EMC-filtr dle CE normy
- Výškově stavitelný ochranný kryt
- Servisní nářadí
