Univerzální soustruh Smart 410 x 1000 Pro – včetně 3osého digitálního displeje (BER031297XL0)

Description

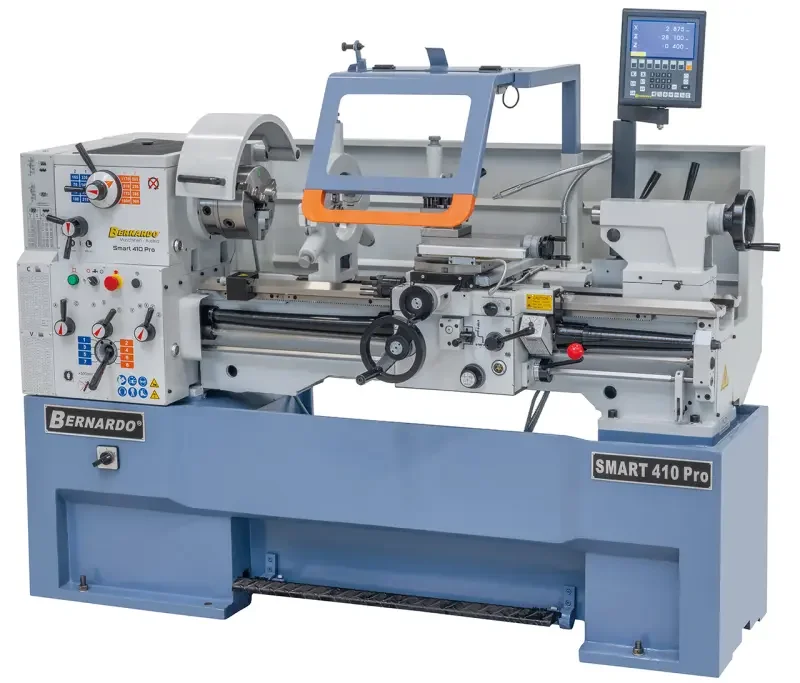

Univerzální soustruh Smart 410 x 1000 Pro – včetně 3osého digitálního displeje (BER031297XL0)

Univerzální soustruh Bernardo Smart s digitálním odměřováním 3os je vhodný pro lehké a středně těžké obráběcí práce.
Již základní konfigurace zahrnuje veškeré nezbytné příslušenství (tříčelisťové sklíčidlo, lunety, převody atd.), díky čemuž je tento stroj všestranný.
Pro zkrácení výrobních časů je tento model dodáván s digitálním odměřováním ve všech třech osách.

• Prizmatické lože ze šedé litiny, indukčně tvrzené a přesně broušené
• Elelktromechanická nožní brzda pro redukci vedlejších časů
• Centrální, snadné a praktické přepínání pro posuvy a závity s vodicím atažným vřetenem (šroubem)
• Moderní uložení hlavního vřetena v přesném provedení valivých ložisek skosoúhlým stykem
• Ozubená kola jsou velká, kalená a přesně broušená
• Jednoduché, plynulé a lehké nastavení počtu otáček a velikosti posuvů
• Kalená a broušená ozubená kola a hřídele jsou i v převodech pro posuvovéústrojí
• Stranově posouvatelný koník pro soustružení kuželových ploch
• Ruční kolo s nastavitelnou jemnou stupnicí – noniem (0,02 mm)
• Vyjímatelný můstek umožňuje opracování dílců většího průměru

Součásti dodávky soustruhu Bernardo Smart

• Digitální odměřování ve třech osách ES-12 V s LCD displejem
• 3-čelisťové sklíčidlo 200 mm DK11-200 mm/D6
• Lícní deska 350 mm
• Pevná luneta s otvorem pr. 135 mm
• Posuvná luneta s otvorem pr. 65 mm
• Chladicí systém
• Čtyřstranný otočný nožový držák
• Kryt čtyřnožového držáku
• Mikrometrický podélný doraz
• Kluzná spojka
• Revolverový podélný doraz s jemným nastavením
• Indikátor závitů
• Motor a magnetickou brzdou v souladu s CE
• Nožní pedál s funkcí brzdy dle CE
• Prvotní olejová náplň Shell Tellus 46
• LED pracovní osvětlení
• Výměnná kola (pro soustružení závitů)
• Redukční pouzdra
• Dva středicí hroty
• Zadní ochranná třísková vana
• Obslužné a servisní nářadí

Technická data soustruhu Bernardo Smart

• Výkon motoru [W]: 3 000/4 500
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 210
• Točný průměr nad ložem [mm]: 420
• Točný průměr nad sedlovou mezerou [mm]: 580
• Točný průměr nad suportem [mm]: 255
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D1 – 6″
• Rozsah otáček [U.min^-1]: (16) 45 ÷ 1 800
• Rozsah podélných posuvů [mm.ot^-1]: (17) 0,05 ÷1,7
• Rozsah příčných posuvů [mm.ot^-1]: (17) 0,025 ÷0,85
• Metrický závit [mm]: (42) 0,2 ÷ 14
• Palcový závit [TPI]: (45) 2 ÷ 72
• Průměr pinoly [mm]: 50
• Vysunutí pinoly [mm]: 140
• Kužel pinoly: MK 4
• Rozměry stroje (š x h x v) [mm]: 2 070 x 900 x 1 600
• Hmotnost ca. [kg]: 1 220
