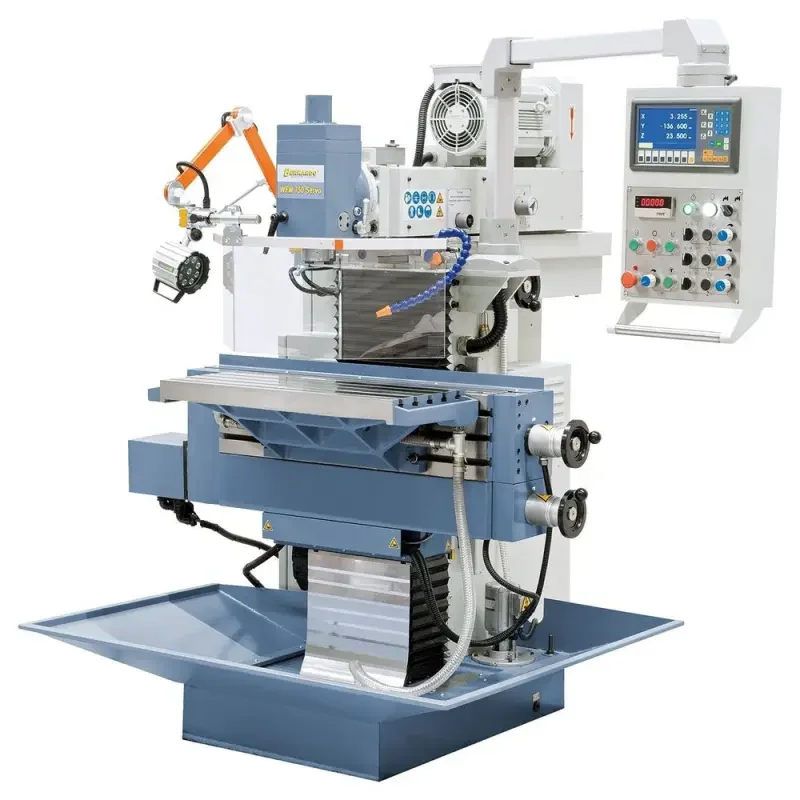

Univerzální nástrojářská frézka Bernardo WFM 800 Servo s digitálním odměřováním (BER021332XL)

Description

Univerzální nástrojářská frézka Bernardo WFM 800 Servo s digitálním odměřováním (BER021332XL)

• Výkon motoru [W]: 3 750
• Výkon motoru pro posuv (X/Y/Z) [W]: 1 925/1 925/1 500
• Velikost stolu [mm]: 800 x 400
• Vertikální upínací plocha [mm]: 1 020 x 225
• Dráha pojezdu (podélný) (x) [mm]: 405
• Dráha pojezdu (příčný) (y) [mm]: 400
• Dráha pojezdu (vertikální) (z) [mm]: 400
• Nosnost stolu [kg]: 200
• Strojní posuv (X, Y a Z) [mm.min^-1]: 10 ÷ 1 000
• Rychloposuv (X, Y a Z) [mm.min^-1]: 1 200
• T-drážky (počet / šířka / rozteč) [mm]: 6 / 14 / 63
• Velikost T-drážky vertikálního stolu (počet / šírka / rozteč)[mm]: 3 / 14 / 63
• Rozměry (š x h x v) [mm]: 1 500 x 1 700 x 1 800
• Hmotnost [kg]: 1 500

Vertikální frézovací hlava

• Počet otáček vřetena (plynule) [U.min^-1]: 40 ÷ 260 / 260 ÷ 2 000
• Kužel vřetena: ISO 40
• Zdvih pinoly [mm]: 60
• Vyložení [mm]: 170 ÷ 570
• Vzdálenost vřeteno / stůl [mm]: 45 ÷ 445
• Rozsah úhlu natočení [°]: ±90

Horizontální frézovací hlava

• Počet otáček vřetena (plynule) [U.min^-1]: 40 ÷ 260 / 260 ÷ 2 000
• Kužel vřetena : ISO 40

Univerzální nástrojářská frézka Bernardo WFM Servo je určena pro obrábění obrobků o hmotnosti do 200 kg. Díky masivní a těžké litinové konstrukci s vysokou tuhostí tento model splňuje ty nejvyšší požadavky pro přesnou práci.
Hlavním rysem tohoto stroje jsou servopohony s elektronicky ovládaným ručními koly ve všech osách a kvalitní plynulá regulace otáček.

• Ekonomické zpracování celé škály materiálů díky optimální koordinaci plynule volitelných otáček vřetena a rychlostí posuvu
• Sériově dodáváno s manuálním, automatickým posuvem (s plynulou regulací rychlosti) a rychloposuvem ve všech třech osách s pohonem servomotory
• Bezúdržbové kuličkové šrouby ve všech třech osách
• Plynulé nastavení rychlosti otáček pomocí měniče kmitočtu s optimální křivkou točivého momentu a přibližně konstantní rychlostí pod zatížením
• Standardně dodáváno s 3 elektronicky ovládanými ručními kolečky pro ruční pohyb ve všech osách
• Těžká masivní konstrukce z litiny garantuje běh stroje bez vibrací a s vysokou přesností
• Frézka je vybavena elektrickým centrálním mazáním pro všechna kluzná vedení
• Pro horizontální frézování se odkloní vertikální frézovací hlava o 90°
• Hladký chod díky broušeným ozubeným kolům v olejové lázni
• Dodáváno s opěrným ložiskem (krakorcem) a dlouhým frézovacím trnem pro horizontální frézování

Součásti dodávky frézky Bernardo

• 3osé digitální odměřování ES-12 H s LCD displejem
• Upínací šroub M 16 ve vřeteni
• LED pracovní osvětlení
• Chladicí systém
• Elektronicky ovládaná ruční kolečka
• Horizontální opěrné ložisko
• Kuličkové šrouby ve všech 3 osách
• Strojní posuvy pro osy X, Y a Z
• Automatické centrální mazání
• Lamelový ochranný kryt
• Dlouhý frézovací trn ISO 40/16 mm
• Dlouhý frézovací trn ISO 40/22 mm
• Dlouhý frézovací trn ISO 40/27 mm
• Dlouhý frézovací trn ISO 40/32 mm
• Adaptér ISO 40/MK 1
• Adaptér ISO 40/MK 2
• Adaptér ISO 40/MK 3
• Nivelační kyvné prvky – vyrovnávací patky stroje
• Univerzální ochranné kryty
• Obslužné náradí
