Univerzální frézka OPTImill MT 100

Univerzální frézka OPTImill MT 100

• Celkový příkon [W]: 3 600
• Napájecí napětí [V] / [Hz]: 400 / 50
• Příkon motoru vřetene [W]: 2 200
• Příkon motoru posuvu osy X [W]: 370
• Příkon motoru posuvu osy Y [W]: 370
• Příkon motoru posuvu osy Z [W]: 750
• Příkon motoru chlazení [W]: 40
• Maximální průměr:
  • vrtáku / ocel [mm]: 20
  • vrtáku / litina [mm]: 32
  • čelní frézy hlavy [mm]: 85
  • stopkové frézy [mm]:16
  • Řezání závitů / ocel :M16
• Posuv stolu [mm.min^-1]: 24 ÷ 402
• Kužel vřetene: ISO 40
• Počet rychlostních stupňů: 11
• Otáčky vřetene [U.min^-1]: 40 ÷ 1 600
• Otáčení frézovací hlavy [°]: 360
• Sklápění frézovací hlavy [°]: 360
• Velikost pracovního stolu / velikost T-drážky [mm]: 1 120 × 260 / 14
• Rozteče T-drážky [mm]: 63
• Max. zatížení stolu [kg]: 350
• Rozsah posuvu – osa X [mm]: 600
• Rozsah posuvu – osa Y [mm]: 270
• Rozsah posuvu – osa Z [mm]: 380
• Strojní posuv – osa X [mm.min^-1]: 24 ÷ 402
• Strojní posuv – osa Y [mm.min^-1]: 24 ÷ 402
• Strojní posuv – osa Z [mm.min^-1]:-
• Rychloposuv – osa X [mm.min^-1]: 402
• Rychloposuv – osa Y [mm.min^-1]: 402
• Rychloposuv – osa Z [mm.min^-1]: 402
• Vzdálenost vřetene a stolu [mm]: 90 ÷ 520
• Celková výška [mm]: 1 850
• Hlavní rozměry stroje [mm]: 2 500 × 2 300 × 1 850
• Hmotnost [kg]: 1 300

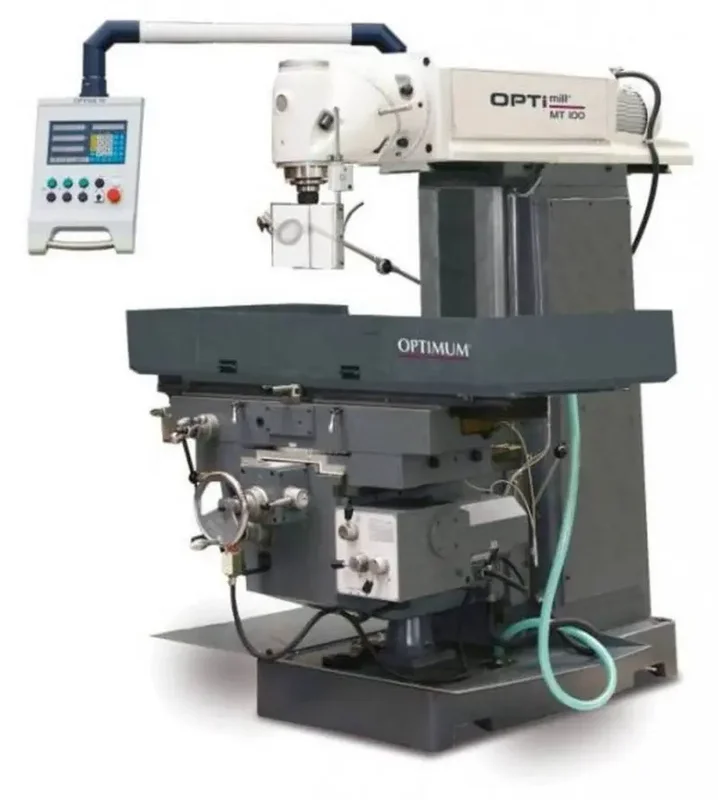

Frézka OPTImillMT 100 s digitálním odměřováním

Univerzální frézka se zaručenou vysokou produktivitou a přesností MT 100 s digitálním odměřováním svými parametry nahrazuje v naší nabídce frézku UF 100 DPA (obj. číslo BOW3336103DPA).

• Těžké, kompaktní provedení z kvalitní litiny absorbující vibrace
• Posuv pinoly pomocí tří pákových rukojetí nebo kolečkem jemného posuvu
• Strojní lampa
• Skleněná pravítka s přesností 0,05 mm
• Automatický posuv stolu v ose X, Y
• Ruční nebo strojní posuv os X, Y, Z
• Mnohostranné použití stroje
• Robustní konstrukce stroje
• Broušená ozubená kola, která běží v olejové lázni, zajišťují velmi klidný chod
• Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
• Stabilní pravoúhlá vedení v ose Y a Z
• Centrální mazání
• Dostatečně velká ovládací ruční kola se stupnicí
• Optimum LED pracovní lampa
• Chladící zařízení
• Snadná obsluha ovládacích prvků pro změnu otáček
• Přehledný ovládací panel stroje
• Přehledný externí ovládací panel s integrovaným ukazatel polohy
• Panel je otočný kolem své osy o 360°
• Díky odměřování lze dosahovat výrazné snížení výrobního času

Součásti dodávky univerzální vrtačko-frézky Optimum

• Upínací trn pro frézu pr. 22 mm
• Upínací trn pro frézu pr. 32 mm
• Kleštinový upínač pr. 4 ÷ 16 mm
• Digitální odměřování polohy
• Seřizovací nářadí
