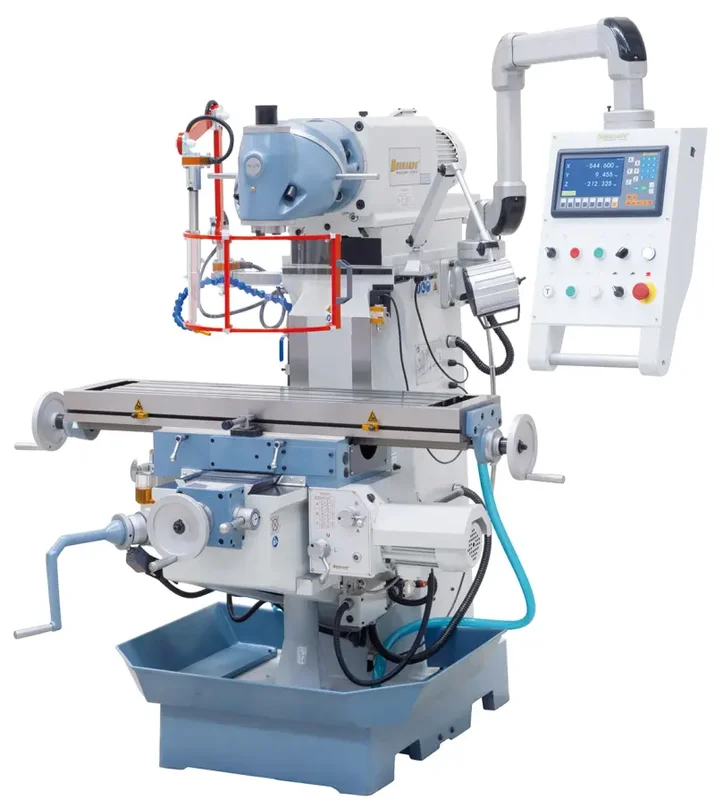

Univerzální frézka Bernardo UWF 110 – digitální zobrazení (BER021267XL)

Description

Univerzální frézka Bernardo UWF 110 – digitální zobrazení (BER021267XL)

• Výkon motoru [W]: 2 200
• Napájecí napětí [V]: 400
• Otáčky vřetena, vertikální [U.min^-1]: 40 ÷ 1 660
• Počet stupňů: 11
• Průměr čelní frézy [mm]: 100
• Průměr stopkové frézy [mm]: 20
• Rozměry stolu [mm]: 1 270 x 260
• T-drážky [mm]: 14
• Upínání vřetene: ISO 40
• Výkyvná frézovací hlava [°]: 360
• Dráha pojezdu podél (x) [mm]: 750
• Dráha pojezdu napříč (y) [mm]: 250
• Dráha pojezdu vertikálně (z) [mm]: 400
• Vzdálenost vřeteno / stůl [mm]: 175 ÷ 520
• Vyložení [mm]: 0 ÷ 550
• Posuvy podél / napříč [mm.min^-1]: 24 ÷ 402
• Rychloposuv osy Z [mm.min^-1]: 660
• Rozměry (š x h x v) [mm]: 1 715 x 1 470 x 1 660
• Hmotnost ca. [kg]: 1 400

Univerzální frézovací stroj UWF 110 je určen pro lehké a středně těžké frézovací práce. Pro svou mnohostrannost a jednoduché přestavování je nejlépe využitelný v dílnách k opracování malých a středně velkých obrobků.

• Univerzální frézovací hlava, nastavitelná skoro do všech pozičních uhlů
• Ovládací panel umístěn na otočném rameni s ergonomicky umístěnými ovládacími prvky
• Těžká základna stroje z masivní litiny pro práci bez vibrací
• Rybinovité vedení s nastavitelnými vůlemi pomocí klínových lišt ve všech 3 osách
• Klidný chod stroje použitím broušených ozubenýc kol v olejové lázni převodovky
• Polohovací motor pro osu Z je součástí dodávky
• Frézka je vybavena automatickým posuvem stolu v osách X a Y
• Křížový stůl s přesně opracovaným povrchem a T-drážkami
• Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z

Součásti dodávky univerzální frézky Bernardo

• Digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
• LED pracovní osvětlení
• Chladicí systém
• Centrální mazání
• Opěrné ložisko
• Dlouhý frézovací trn 32 mm
• Strojní posuv pro osu X a Y
• Elektrický zdvih stolu v ose Z
• Vana pro chladicí kapalinu
• Univerzální ochranný kryt
• Obslužné a servisní nářadí
