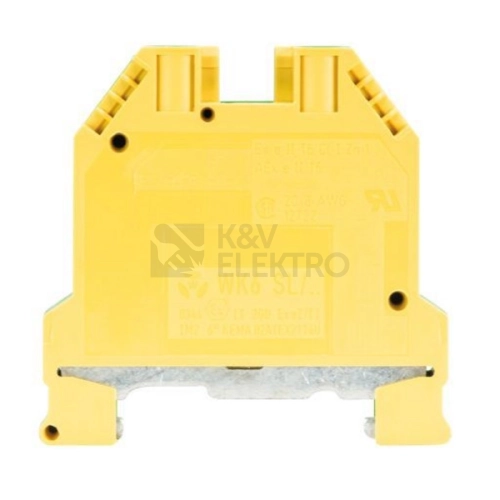

Svorka zemnící WIELAND WK6SL

Description

Zemnicí provedení v žluto-zelené barvě a šroubové přípojky se boční polohou připojení dělají ze svorky Wieland WK6SL spolehlivý prvek pro uzemnění v rozvaděči. Snadné upevnění na DIN/G lištu a podpora různých typů vodičů usnadní zapojení i servis.

Specifikace svorka zemnící WIELAND WK6SL

Tento model slouží jako řadová svorkovnice zemnicí pro připojení ochranných vodičů v rozvaděčích a instalačních systémech. Vodiče se připojují přes šroubové svorky s bočním přivedením, což umožňuje přehledné vedení a pevné dotažení spojů. Konstrukce zahrnuje 1 patro se 2 místy upnutí pro každé patro, takže je možné realizovat čisté a kompaktní propojování.

Při zapojování lze využít různou skladbu vodičů: jednodrátové v rozsahu 0,5–10 mm², vícedrátové bez dutinky v rozsahu 0,5–10 mm², lankové s dutin­kou i bez dutinky v rozsahu 0,5–6 mm². Tato univerzálnost usnadňuje práci při kombinaci signálních i silových vedení v rámci jedné svorky.

Svorka se upevňuje na DIN/G lištu, což zrychluje montáž a umožňuje standardní uspořádání v řadách. Izolační těleso z PA odpovídá třídě hořlavosti UL 94 V0. Provozní podmínky pokrývají teplotní rozsah -40 až 120 °C, což rozšiřuje možnosti použití v různých prostředích.

K dispozici je šířka rastru 8 mm a celková šířka 8 mm, výška svorky činí 51 mm, přičemž výška při nejnižším možném způsobu montáže dosahuje 53 mm. Barevné provedení žluto-zelená jednoznačně vymezuje zemnicí funkci prvku. Celková hmotnost 30 g podporuje pevné usazení v lištovém systému. Elektrické přípojky na obou stranách tvoří šroubové svorky. Uzavírací deska se nevyžaduje.

Parametry doplňuje značka Wieland, na kterou se v oblasti připojovací techniky dlouhodobě spoléhají instalační firmy i výrobci rozváděčů. Provedení v řadové koncepci ulehčuje jak prvotní montáž, tak následné úpravy či rozšíření zapojení.

Shrnutí a doporučení produktu

Hledáte zemnicí svorku, která podpoří přehlednou práci v rozvaděči a zároveň zapadne do řadového systému? Tento model nabízí čisté řešení pro uzemnění a rychlé osazení do stávající sestavy. Jasné barevné odlišení přispívá k bezpečné orientaci při zapojování i kontrole.

Ocení jej montážní firmy i údržba, protože umožní udržet pořádek v kabeláži a reagovat na změny bez zbytečných zásahů do okolních komponentů. Je vhodné počítat s rezervou pozic na liště pro případné rozšíření, aby zůstala zachována logická návaznost jednotlivých připojení.

Pro další varianty a rozšíření sestavy si prohlédněte kategorii Řadové svorky. Pokud preferujete výběr v rámci stejné značky, můžete procházet také nabídku řadových svorek Wieland.
