Description

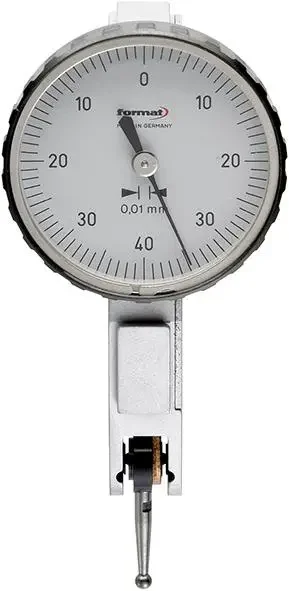

Páčkový úchylkoměr pr. 32 mm Format 7442500008 DIN 2270
- Rozsah měření [mm]: 0,8
- Odčítání (nonius) [m]: 0,01
- Očíslování stupnice: 0 ÷ 40 ÷ 0
- Průměr krytu [mm]: 32
- Délka snímače [mm]: 12,8
- Tvar: A měřící nástavec – pravoúhlý, výklopný k stupnici o 240°
Přesný páčkový úchylkoměr Format
- Kryt k ochraně proti poškození rybinovitých kolejnic, pochromovaných, odolných proti nárazu
- Integrace snímací hřídele do precizního kulového ložiska
- Měřící mechanismus uložený na krystalech rubínu
- Automatické přepínání směru měření
- Kryt se třemi vyfrézovanými rybinovými kolejnicemi k upevnění upínací stopky (průměr 8 mm h6)
- Měřící nástavec M1,6 o průměru 2 mm, osazený kuličkou z tvrdokovu, s otočným vnějším kroužkem
- Dodáváno s klíčkem, plastovém boxu
- Použití:
- Ke kontrole obvodu hřídelí a pouzder
- Centrování průchozích otvorů
- Vyrovnání ploch
- Pro kontrolu paralelity
- Provedení:
- Tvar A = měřící nástavec, pravoúhlý, výklopný k stupnici o 240°
- Tvar B = měřící nástavec, souběžně výklopný k stupnici o 240°
- Tvar C = měřící nástavec, zpětně výklopný k stupnici o 240°
