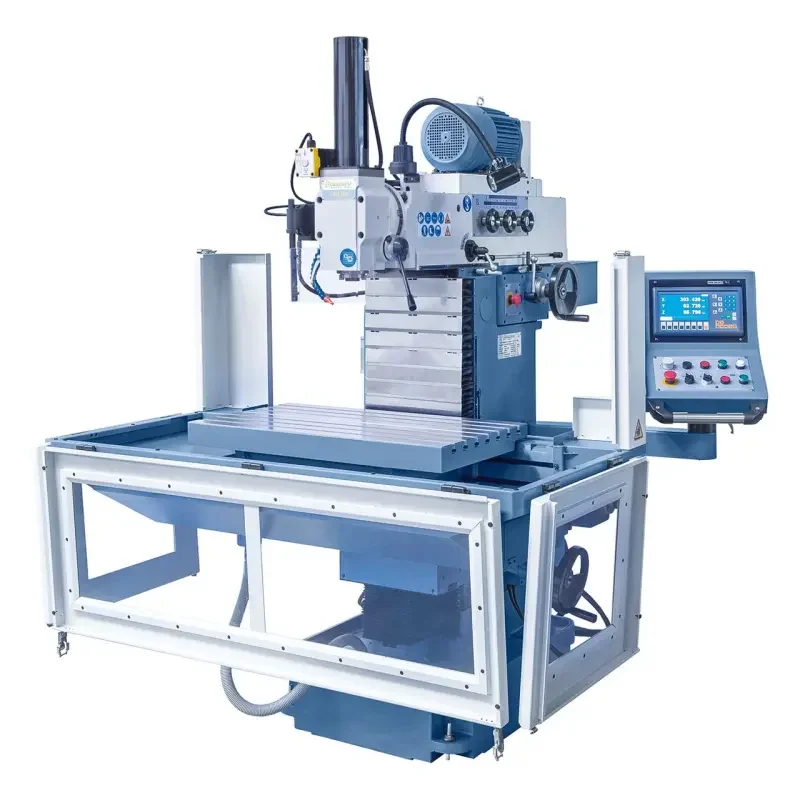

Nástrojařská univerzální frézka Bernardo TRM 900 (BER021327XL)

Description

Nástrojařská univerzální frézka Bernardo TRM 900 (BER021327XL)

• Výkon motoru [W]: 3 750
• Výkon motoru – posuv [W]: 750
• Rozměry stolu [mm]: 900 x 500
• Vertikální upínací plocha [mm]: 1 200 x 250
• Dráha pojezdu (podélný) (x) [mm]: 560 (600^*)
• Dráha pojezdu (příčný) (y) [mm]: 440 (480^*)
• Dráha pojezdu (vertikální) (z) [mm]: 345 (385^*)
• Nosnost stolu [kg]: 360

^* manuálně

Vertikání frézovací hlava:

• Upínání ve vřetenu (vertikální): SK 40 (DIN 69871 A)
• Otáčky vřetena, vertikálně [U.min^-1]: (18) 40 ÷ 2 000
• Vzdálenost vřetena / stůl [mm]: 40 ÷ 440
• Vyložení [mm]: max. 550
• Zdvih pinoly [mm]: 120
• Natáčení frézovací hlavy [°]: ±90

Horizontální frézovací hlava:

• Upínání ve vřetenu (horizontální): ISO 40
• Otáčky vřetena, horizontálně [U.min^-1]: (18) 40 ÷ 2 000
• Vzdálenost vřeteno / stůl [mm]: 130 ÷ 530

Strojní posuvy

• Posuv podélný (plynule) [mm.min^-1]: 10 ÷ 450
• Posuv příčný (plynule) [mm.min^-1]: 10 ÷ 450
• Posuv vertikální (plynule) [mm.min^-1]: 10 ÷ 450
• Rychloposuv v ose X, Y, Z [mm.min^-1]: 680
• Velikost T-drážky (šířka/vzdálenost/počet) [mm]: 14 / 63 / 7
• Velikost T-drážky – vertikální upínací plocha (šířka/vzdálenost/počet) [mm]: 14 / 63 / 3
• Rozměry (š x h x v) [mm]: 1 850 × 2 135 × 2 030
• Hmotnost [kg]: 1 700

Univerzální a nástrojařská frézka Bernardo TRM 900 s digitálním odměřováním 3 os

Nástrojařská frézka TRM 900 je vhodná pro realizaci lehkého a středně těžkého frézování. Tento model je schopen provádět horizontální, vertikální a šikmé frézování již v základním provedení. Uplatnění tohoto modelu nástrojařské frézky Bernardo je při výrobě nástrojů a forem v modelárně, ale i v praktické výuce.

• Centrální mazání vodicích ploch
• Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
• Ke standardnímu vybavení patří hydraulické upínání nástrojů pro rychlou výměnu nástrojů
• Posuvové, předepnuté, kuličkové šrouby bez vůle pro naprosto přesný chod ve všech třech osách
• Ke standardnímu vybavení patří manuální i automatické posuvy včetně rychloposuvů, a to ve všech třech osách
• Plynule nastavitelná rychlost posuvu pomocí frekvenčního měniče
• Na vertikální upínací plochu (provedení s 3 T-drážkami) lze selektivně osadit:
  • pracovní stůl
  • univerzální otočný stůl
  • velké obrobky
• Horní rameno s přesnou převodovkou pro regulaci otáček vřetene
• Naddimenzované rybinové (osa X, Y) a pravoúhlé (osa Z) vedení zajišťují vysokou stabilitu stroje
• Pro vodorovné frézování se odklopí vertikální vřeteno
• Těžká základna z masivní litiny umožňuje klidný chod frézky bez vibrací a s vysokou přesností
• Včetně přehledného ovládacího pultu zabudovaného na otočném rameni

Součásti dodávky univerzální frézky Bernardo

• Digitální odměřování všech 3 os ES-12 H s LCD displejem
• LED pracovní osvětlení
• Chladicí zařízení
• Strojní posuvy pro osy X, Y a Z
• Horizontální opěrné ložisko
• Univerzální ochranné kryty frézovacího stolu
• Kuličkové šrouby na všech osách
• Hydraulické upínání nástrojů
• Automatické centrální mazání
• Frekvenční měnič pro regulaci posuvů
• Lamelový ochranný kryt
• Dlouhý frézovací trn ISO 40/27 mm
• Redukce SK 40 / MK 3
• Redukce MK 3/MK 2
• Redukce MK 3/MK 1
• Upínací pouzdro SK 40 (DIN 69871) včetně kleštin 5-25 mm (7 ks)
• Obslužné nářadí
