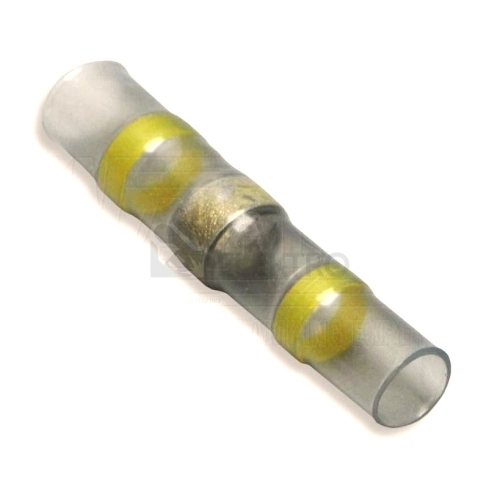

Letovací spojky izolované teplem smrštitelnou trubicí s lepidlem pro měděné slaněné vodiče
Popis:
- stykové spojky s pájecím cínem, který se zahřátím roztaví a zajistí tím bezpečný kontakt
- obsahují uvnitř termoplastické lepidlo, které po smrštění zajistí vodotěsnost
- během zpracování dojde ke spojení, připájení, izolování a utěsnění spoje
- vizuální kontrolu spoje umožňuje průhledná smršťovací trubice
Technické údaje:
- Materiál izolace: teplem smrštitelná trubice
- Provozní teplota: -55°C až +95°C
- Teplota tání pájecí slitiny: min. +145°C
- Orientační teplota pro zpracování: cca 250°C
- Min. teplota pro smrštění: +120°C
- Poměr smrštění: 3:1
- Max. provozní napětí: 1 kV
- Dielektrická odolnost: 15 kV/mm
- Pracovní odpor: 1014 Ω.cm
- Izolace v souladu s normou: MIL-I-23053/4 class 2
Doporučení:
- délka odizolování vodičů je cca 8 mm
- teplota pro roztavení pájecí slitiny: 250°C celoplošně, tzn. nastavení teploty na horkovzdušné pistoli nutné o cca. 10 až 30°C nad tuto teplotu k dosažení potřebné teploty na pájecí slitině (nutno počítat s odvodem tepla jádrem vodiče dle průřezu)
- je vhodné použít kónický nástavec na horkovzdušné pistoli, aby bylo dosaženo proudění horkého vzduchu pouze na délku plochy spojky (při zahřívání kabelů vysokou teplotou mimo spojku hrozí poškození izolace vodiče)
