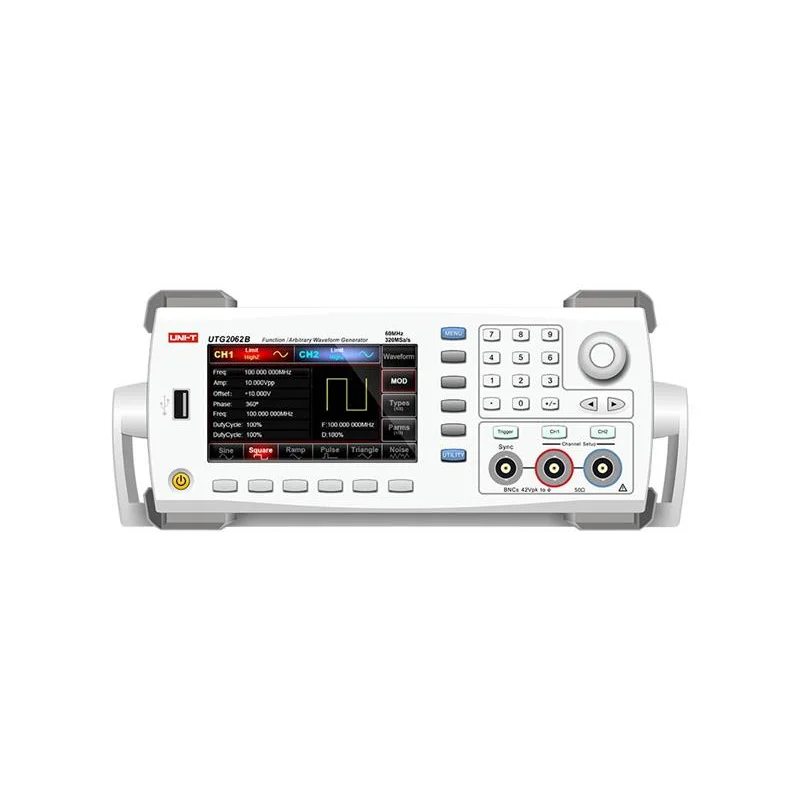

Generátor UNI-T UTG2062B

Description

Generátor UNI-T UTG2062B
Generátor funkcí / libovolných průběhů UTG2062B je moderní dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního výstupu libovolných tvarů vlny s rozlišením 1μHz, maximální výstupní frekvenci 60 MHz, vzorkování 320 MS/s. K dispozici je modulování signálů různými modulacemi jako AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep atd. zinterního nebo externího zdroje, lineárním a logaritmickým rozmítáním. Panel je ergonomicky konstruován pro snadné ovládání. Využití generátoru se předpokládá při návrhu, vývoji, testování, řešení problémů a pro opravy elektronických a elektroakustických zařízení, jako je testování obvodů a zařízení v celulárních a bezdrátových systémech, rozhlasových a televizních systémech; testování polovodičových součástek atd. Díky technologii DDS je schopen generovat signály přesné a čisté s minimálním zkreslením. Uživatelsky přívětivý panel s jednoduchým ovládáním a přehledný displej vám umožňuje pracovat mnohem efektivněji a rychleji. Má rozhraní USB a výkonný software pro přenos dat do počítače. V interní energeticky nezávislé paměti je uloženo více než 160 průběhů křivek např. matematických, bioelektrických, zdravotnických, trigonometrických, antitrigonometrických, přechodných jevů v automobilech apod.Má výborný poměr cena/výkon a množství funkcí. Využití najde v laboratořích vysokých škol, výzkumných ústavech apod. Tento přístroj splňuje bezpečnostní požadavky pro elektronické měřící přístroje GB4793 a bezpečnostní standardy IEC 61010-1/2, splňuje bezpečnostní normy pro izolované napětí CAT II 300V.

Parametry produktu :

– dvoukanálový generátor – 2 ekvivalentní, na sobě nezávislé kanály
– možnost propojení obou kanálů
– digitální syntéza signálů DDS
– generování sinusových signálů s kmitočtem 1μHz až 60MHz
– generování obdélníkových signálů s kmitočtem 1μHz až 60MHz
– generování různých dalších průběhů (sinus, obdélník, rampa, trojúhelník, puls, šum, DC, libovolný)
– typy modulace AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
– použití modulačního signálu z interního i externího zdroje
– možnost zadání tvaru signálu matematickým vzorcem
– možnost zadání fáze signálu ve stupních nebo radiánech
– podpora výstupu sweep a burst signálů
– podporuje spouštěnívnitřní / vnější / ruční spoušť
– 6ti bitové vysoce přesné měření frekvence až do 200MHz externích TTL kompatibilních signálů
– výstupní amplituda signálu až 10Vpp na impedanci 50Ω nebo až 20Vpp v režimu vysoké impedance
– ochrana terminálů proti přepětí
– vzorkovací frekvence 320M/s a 16 bitové vertikální rozlišení
– možnost uložit až 16 skupin proměnlivých digitálních vlnění
– rozhraní USB na čelním panelu pro zadání průběhů
– rozhraní USB Host na zadním panelu, výkonný software pro PC
– konektor LAN na zadním panelu pro aktualizaci firmwaru
– multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
– systémová nápověda
– barevný displej TFT LCD s úhlopříčkou 4,3“ a vysokým rozlišením

Technické parametry :

– výstupní kanály: 2
– vzorkovací frekvence: 1,28 GS/s (interpolace), 320 MS/s (DDS režim)
– výstupní frekvence: až 60MHz
– frekvenční rozlišení: 1μHz
– vertikální rozlišení: 16 bitů (včetně symbolů, nápisů)
– délka vlny libovolného tvaru: 8pts až 16Mpts
– energeticky nezávislá paměť: lze uložit až 160 skupin libovolných křivek
– typy a kmitočty generovaných signálů:
sinusový: od 1μHz do 60MHz
obdélníkový: od 1μHz do 60MHz
rampa (pila): od 1μHz do 3MHz
puls: od 1μHz do 20MHz
libovolný: od 1μHz do 15MHz
Gaussův šum: do 60MHz (-3dB)
– DC offset signálu (peak AC+DC): ± 5V (50 Ω),± 10V (high resistence)
– rozsah amplitudy: 1mVpp až 10Vpp(50Ω), 2mVpp až 20Vpp(High Z)
– typy modulace: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
– pracovní režimy: výstup zapnutý / vypnutý, spojité, modulace, rozmítání, série
– měření frekvence signálů kompatabilních s TTL: ano, v rozmezí 100mHz – 200MHz s přesností±51 ppm
– výstupní impedance: nastavitelná od 1Ω až do 1kΩ, nebo High Z, tovární nastavení 50Ω
– ochrana proti zkratu na výstupu: ano
– ochrana terminálů proti přepětí: při vstupním napětí >±12,0V, frekvence 100mVpp
– ochrana terminálů proti přepětí: při vstupním napětí >±2,0V, frekvence
